В: Что такое D-Sub (DB15-F)?
О: Аналоговый D-Sub разъем (также известен как VGA выход или DB-15F)

Это давно известный нам и привычный 15-контактный разъем для подключения аналоговых мониторов. Сокращение VGA расшифровывается как video graphics array (массив пикселей) или video graphics adapter (видеоадаптер). Разъем предназначен для вывода аналогового сигнала, на качество которого может влиять множество разных факторов, таких, как качество RAMDAC и аналоговых цепей, поэтому качество получаемой картинки может отличаться на разных видеокартах. Современные видеокарты обычно используют качественные компоненты и дают четкую картинку на всех поддерживаемых разрешениях, а вот старые видеоплаты в высоких разрешениях могли давать некачественную картинку.

Разъемы D-Sub были фактически единственным стандартом до времени широкого распространения LCD мониторов. Такие выходы до сих пор чаще всего используются для подключения мониторов на электронно-лучевых трубках, да и на современных телевизорах и проекторах они встречаются и по сей день, даже игровая консоль последнего поколения от Microsoft » предлагает именно такой метод подключения. Но для подключения LCD мониторов рекомендуется использовать цифровые интерфейсы, самый распространенный из которых DVI.

По материалам с сайта компании iXBT.com

В: Что такое DVI (DVI-I, DVI-A, DVI-D)?
О: DVI - это стандартный Интерфейс, чаще всего использующийся для вывода цифрового видеосигнала на ЖК мониторы, начиная с 19" моделей, за исключением самых дешевых.

На фотографии показана видеокарта с тремя разными разъемами: D-Sub, S-Video и DVI. Существует три типа DVI разъемов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (integrated - комбинированный или универсальный):

DVI-D - исключительно цифровое подключение, позволяющее избежать потерь в качестве из-за двойной конвертации цифрового сигнала в аналоговый и из аналогового в цифровой. Этот тип подключения предоставляет максимально качественную картинку, он выводит сигнал только в цифровом виде, к нему могут быть подключены цифровые LCD мониторы с DVI входами или профессиональные ЭЛТ-мониторы с встроенным RAMDAC и входом DVI. От DVI-I этот разъем отличается физическим отсутствием части контактов, и переходник DVI-2-D-Sub, о котором речь пойдет далее, в него не воткнуть. Чаще всего этот тип DVI применяется в системных платах с интегрированным видеоядром, на видеокартах он встречается значительно реже.

DVI-A - это довольно редкий тип аналогового подключения по DVI, предназначенного для вывода аналогового изображения на ЭЛТ приемники. В этом случае сигнал ухудшается из-за двойного цифрово-аналогового и аналогово-цифрового преобразования, его качество соответствует качеству стандартного VGA подключения.

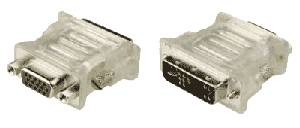

DVI-I -это комбинация двух вышеописанных вариантов, способная на передачу как аналогового сигнала, так и цифрового. Этот тип применяется в видеоплатах наиболее часто, он универсален и при помощи специальных переходников, идущих в комплекте поставки большинства видеокарт, к нему можно подключить и обычный аналоговый ЭЛТ-монитор с DB-15F входом. Вот как выглядят эти переходники:

Во всех современных видеокартах есть хотя бы один DVI выход, а чаще всего универсальных DVI-I разъема ставят по два, а D-Sub вообще отсутствуют (но их можно подключать при помощи переходников, см. выше). Для передачи цифровых данных используется или одноканальное решение Single-Link, или двухканальное - Dual-Link. Формат передачи - Single-Link использует один 165 МГц TMDS передатчик, а Dual-Link - два, он удваивает пропускную способность и позволяет получать разрешения экрана выше, чем 1920x1080 и 1920x1200 на 60 Гц, поддерживая режимы очень высокого разрешения, вроде 2560x1600 и 2048x1536. Поэтому для самых крупных LCD мониторов с большим разрешением, таких, как 30" модели, обязательно нужна видеокарта с DVI Dual-Link выходом.

По материалам с сайта компании iXBT.com

В: Что такое HDMI?
О: High Definition Multimedia Interface стандарт обеспечивает одновременную передачу визуальной и звуковой информации по одному кабелю, он разработан для телевидения и кино, но и пользователи ПК могут использовать его для вывода видеоданных при помощи HDMI разъема.

На фото слева - HDMI, справа - DVI-I. Хотя HDMI выходы на видеокартах встречаются пока довольно редко, в дальнейшем они могут стать более распространенными, особенно на видеокартах среднего уровня, предназначенных для создания медиацентров. Просмотр видеоданных высокого разрешения на компьютере в будущем может потребовать видеокарты и монитора, поддерживающих систему защиты содержимого HDCP, и соединенных кабелем HDMI или DVI. Видеокарты не обязательно должны нести разъем HDMI на борту, в некоторых случаях подключение HDMI кабеля осуществляется через переходник на DVI.

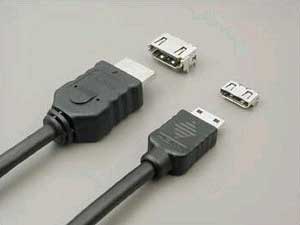

HDMI - это очередная попытка стандартизации универсального подключения для цифровых аудио- и видеоприложений. Оно сразу же получило мощную поддержку со стороны гигантов электронной индустрии (в группу компаний, занимающихся разработкой стандарта, входят такие компании, как Sony », Toshiba », Hitachi », Panasonic, Thomson, Philips и Silicon Image), и большинство современных устройств вывода высокого разрешения имеет хотя бы один такой разъем. HDMI позволяет передавать защищенные от копирования звук и изображение в цифровом формате по одному кабелю, стандарт первой версии основывается на пропускной способности 5 Гб/с, а HDMI 1.3 расширил этот предел до 10.2 Гб/с.

HDMI 1.3 — это последняя спецификация стандарта с увеличенной пропускной способностью интерфейса, увеличенной частотой синхронизации до 340 МГц, что позволяет подключать дисплеи высокого разрешения, поддерживающие большее количество цветов (форматы с глубиной цвета вплоть до 48-бит). Новой версией спецификации определяется и поддержка новых стандартов Dolby для передачи сжатого звука без потерь в качестве. Кроме этого, появились и другие нововведения, в спецификации 1.3 был описан новый разъем mini-HDMI, меньший по размеру по сравнению с оригинальным.

В принципе, наличие разъема HDMI на видеокарте совершенно необязательно, его с успехом заменяет переходник с DVI на HDMI. Он несложен и поэтому прилагается в комплекте большинства современных видеокарт. Мало того - на видеокартах серии Radeon » HD 2000 по DVI через специальный переходник на HDMI выводятся и видео- и аудиоданные, так как формат цифровой, а его полосы пропускания хватает и на видео и на звук одновременно.

Встроенный на карту аудиочип, необходимый для поддержки передачи звука по HDMI, стал одним из ожидаемых решений в серии Radeon » HD 2000. На видеокартах с видеочипами R600, RV610 и RV630 необходимости во внешнем аудиорешении и соответствующих соединительных кабелях нет, и передавать аудиосигнал с внешней звуковой карты не нужно. Передача видео- и аудиосигнала по одному HDMI разъему востребована прежде всего на картах среднего и низшего уровней, которые устанавливают в маленькие и тихие баребоны, используемые в качестве медиацентров. Из-за встроенного аудио, видеокарты Radeon » HD 2400 и HD 2600 имеют определенное преимущество для сборщиков подобных мультимедийных центров.

По материалам с сайта компании iXBT.com

В: Что такое DisplayPort? (часть 1)
О: Итак, Single-Link DVI передаёт видеосигнал с разрешением до 1920 х 1080 пикселей, частотой 60 Гц и 8-бит на компоненту цвета, Dual-Link позволяет передавать 2560 х 1600 на частоте 60 Гц, а уже 3840 х 2400 пикселей при тех же условиях для Dual-Link DVI недоступны. У HDMI почти те же ограничения, версия 1.3 поддерживает передачу сигнала 2560 х 1600 точек с частотой 60 Гц и 8-бит на компоненту цвета, ну а на низких разрешениях — и 16-бит. И очень похоже, что на смену распространенным видеоинтерфейсам VGA и DVI придёт Интерфейс DisplayPort. Хотя максимальные возможности у DisplayPort немногим больше, чем у Dual-Link DVI, всего 2560 х 2048 пикселей при 60 Гц и 8-бит на цветовой канал, но есть поддержка 10-бит на канал при разрешении 2560 х 1600, а также 12-бит для 1080p.

DisplayPort — это новый цифровой видеоинтерфейс, первая версия которого была принята VESA (Video Electronics Standards Association) весной 2006 года. Она определяет новый универсальный цифровой Интерфейс, не подлежащий лицензированию и не облагаемый выплатами, предназначенный для соединения компьютеров и мониторов, а также другой мультимедийной техники. В группу VESA DisplayPort, продвигающую стандарт, входят крупные производители электроники: AMD », NVidia », DELL », Genesis Microchip, HP », Intel », Lenovo, Molex, Philips, Samsung ».

Основным соперником DisplayPort является разъём HDMI с поддержкой защиты от записи HDCP, хотя он предназначен скорее для соединения бытовых цифровых устройств, вроде плееров и HDTV панелей. Ещё одним конкурентом раньше можно было назвать Unified Display Interface — менее дорогую альтернативу разъёмам HDMI и DVI, но основной её разработчик, компания Intel », отказалась от продвижения стандарта в пользу DisplayPort.

Отсутствие лицензионных выплат важно для производителей, ведь за использование в своей продукции интерфейса HDMI они обязаны выплачивать лицензионные сборы организации HDMI Licensing, которая затем делит средства между держателями прав на стандарт: Panasonic, Philips, Hitachi », Silicon Image, Sony », Thomson и Toshiba ». Отказ от HDMI в пользу аналогичного «бесплатного» универсального интерфейса сэкономит производителям видеокарт и мониторов приличные средства, понятно, почему им DisplayPort очень понравился.

По материалам с сайта компании iXBT.com

В: Что такое DisplayPort? (часть 2)
О: Технически, разъём DisplayPort поддерживает до четырёх линий для передачи данных, по каждой из которых можно передавать 1.62 или 2.7 гигабит/с. Поддерживаются режимы с глубиной цвета от 6 до 16 бит на цветовой канал. Дополнительный двунаправленный канал, предназначенный для передачи команд и управляющей информации, работает на скорости 1 мегабит/с, и используется для обслуживания работы основного канала, а также передачи сигналов VESA EDID и VESA MCCS. Также, в отличие от DVI, тактовый сигнал передаётся по сигнальным линиям, а не отдельным, и декодируется приёмником. DisplayPort имеет опциональную возможность защиты контента от копирования DPCP (DisplayPort Content Protection), разработанную компанией AMD » и использующую 128-битное AES кодирование. Передаваемый видеосигнал не совместим с DVI и HDMI, но по спецификации допускается их передача. На данный момент DisplayPort поддерживает максимальную скорость передачи данных 10.8 гигабит/с и WQXGA разрешение (2560 x 1600) при помощи интерфейсного кабеля длиной до трёх метров.

Обновленная версия стандарта — 1.1, появилась через год после 1.0, в 2007 году. Её нововведениями стала поддержка защиты от копирования HDCP, важная при просмотре защищенного контента с дисков Blu-ray и HD-DVD, и поддержка волоконно-оптических кабелей в дополнение к обычным медным. Последнее позволяет передавать сигнал ещё на большие расстояния без потерь в качестве. Также планируется выпуск версии 2.0, но про него пока что мало известно, кроме того, что там появится поддержка ещё больших разрешений, таких как 3840 x 2400.

Основные отличительные особенности DisplayPort: открытый и расширяемый стандарт; поддержка форматов RGB и YCbCr; поддержка глубины цвета: 6, 8, 10, 12 и 16 бит на цветовую компоненту; передача полного сигнала (2560 х 2048) на 3 метра, а 1080p - на 15 метров; поддержка 128-битного AES кодирования DisplayPort Content Protection, а также 40-битного High-bandwidth Digital Content Protection (HDCP 1.3); большая пропускная способность по сравнению с Dual-Link DVI и HDMI; передача нескольких потоков по одному соединению (планируется в будущих версиях); совместимость с DVI, HDMI и VGA при помощи переходников; простое расширение стандарта под изменяющиеся потребности рынка; внешнее (видеокарта к монитору) и внутреннее присоединение (подсоединение LCD панели в ноутбуке, замена внутренним LVDS соединениям).

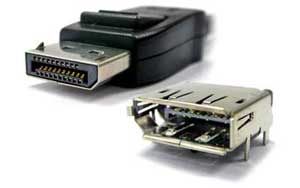

Внешний разъем DisplayPort имеет 20 контактов, его физический размер можно сравнить со всем известными разъёмами USB. Новый тип разъёма уже можно увидеть на некоторых современных видеокартах и мониторах. Внешне он похож и на HDMI, и на USB, но также может быть оснащён защёлками на разъёмах, аналогичным тем, что предусмотрены в Serial ATA.

По материалам с сайта компании iXBT.com

В: Что такое DisplayPort? (часть 3)
О: Перед покупкой AMD », компания ATI » сообщила о поставках видеокарт с разъёмами DisplayPort уже в начале 2007 года, но слияние компаний отодвинуло это появление на какое-то время. В дальнейшем AMD » объявила DisplayPort стандартным разъёмом в рамках платформы Fusion, подразумевающей унифицированную архитектуру центрального и графического процессоров в одном чипе, а также будущих мобильных платформ, выходящих в наступившем году.

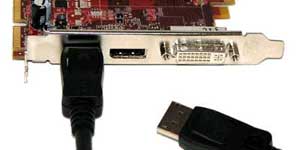

В июле 2007 года AMD » объявила о поддержке DisplayPort выходящими продуктами на основе чипсета RS780 и видеочипов RV670, но для этого должны были использоваться внешние трансмиттеры. Включение которых в состав чипа было выполнено в дальнейшем в GPU, известных как RV635 и RV620. NVidia » не отстаёт, и первые видеокарты от обоих производителей постепенно начинают появляться в продаже. Это видеокарты GeForce 8800 GT и Radeon » HD 3650, HD 3470 и HD 3450.

Из производителей мониторов, объявивших о поддержке и анонсировавших DisplayPort продукты, можно отметить Samsung » и DELL ». Так, новые мониторы DELL »: 3008WFP с размером диагонали экрана в 30 дюймов, и 24-дюймовый 2408WFP, обладают поддержкой и HDMI и DisplayPort, и уже доступны в продаже. Существование в них сразу двух интерфейсов объясняется переходным периодом и тем, что в цене больших LCD мониторов влияние стоимости лицензионных отчислений за HDMI просто незаметно.

Уже существуют и переходники DisplayPort-to-HDMI и DisplayPort-to-DVI, а также DisplayPort-to-VGA, преобразующий цифровой сигнал в аналоговый. То есть, даже в случае присутствия на видеокарте исключительно разъёмов DisplayPort, их можно будет подключить к любому типу монитора.

По материалам с сайта компании iXBT.com

В: Что такое композитный (YPbPr) и S-Video (S-VHS) разъемы?
О: Кроме вышеперечисленных разъёмов, на современных видеокартах часто встречаются композитный и S-Video (S-VHS) разъемы с четырьмя или семью штырьками. Чаще всего они используются для вывода сигнала на телевизионные приемники, и даже на S-Video композитный сигнал зачастую получают смешиванием, что негативно влияет на качество картинки. S-Video лучше по качеству, чем композитный «тюльпан», но оба они уступают компонентному выходу YPbPr. Этот стандартный выход предусматривает три раздельных разъема типа «тюльпан» (Y, Pb и Pr), по которым передается разделенная цветовая информация. Такой разъем есть на многих мониторах и телевизорах высокого разрешения, и хотя сигнал по нему передается в аналоговой форме, по качеству он сравним с D-Sub интерфейсом. Для вывода некоторых разъемов из перечисленных в этом абзаце, производители видеокарт используют специальные переходники-разветвители.

По материалам с сайта компании iXBT.com
